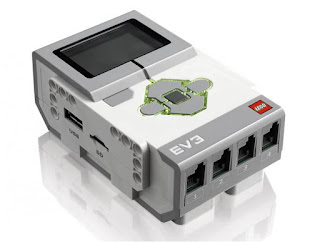

Bloque Inteligente EV3

Este Brick inteligente programable funciona como el corazón y el cerebro de los robots EV3 de LEGO® MINDSTORMS® Education.

Descripción

Presenta una interfaz de seis botones que se ilumina y cambia de color para indicar el estado activo del brick, pantalla en blanco y negro en alta resolución, altavoces integrados, puerto USB, un lector de tarjetas SD mini, cuatro puertos de entrada y cuatro puertos de salida. El brick también permite programar y registrar datos directamente en el brick.

Es compatible con dispositivos móviles y puede utilizar pilas AA o la Batería Recargable DC para EV3 45501.

Características del Brick:

Ø  Procesador ARM 9 con sistema operativo basado en Linux.

Ø  Cuatro puertos de entrada para adquisición de datos de hasta 1000 muestras/segundo.

Ø  Cuatro puertos de salida para ejecución de comandos.

Ø  Programa de almacenaje integrado que incluye 16 MB de memoria Flash y 64 MB de RAM.

Ø  Lector de tarjeta Mini SDHD para 32 GB de memoria expandida.

Ø  Interfaz de seis botones que se ilumina, de tres colores que indican el estado activo del brick.

Ø  Pantalla de alta resolución de 178x178 pixeles que permite visibilidad detallada de gráficas y observación de información de sensores.

Ø  Altavoz de alta calidad.

Ø  Programación y registro de datos directamente en el brick que pueden ser cargados al software de EV3.

Ø  Comunicación con el ordenador y el brick a través del USB integrado, o los dispositivos WiFi o Bluetooth.

Ø  Puerto USB 2.0 que permite que los bricks se enlacen en serie, permite comunicación WiFi y conexión con memorias USB.

Ø  Puede utilizar seis pilas AA o la Batería Recargable DC para EV3 de 2050 mAh de iones de Litio.
